Theming & styling

จุดประสงค์:

การใส่ธีมใน Shiny

  • ค่าเริ่มต้นของแอป Shiny ดูไม่ค่อยสวย แต่ทำไมถึงเป็นแบบนั้น
  • Shiny ใช้รูปแบบเริ่มต้นจาก Bootstrap

Bootstrap

  • Bootstrap เป็นเฟรมเวิร์กที่ประกอบด้วยเทมเพลตดีไซน์ที่มีพื้นฐานจาก CSS, HTML และ JavaScript
    • ใช้กับเว็บไซต์ทั่วไปประมาณ 20%
    • เป็นหนึ่งในโครงการ GitHub ที่ได้รับความนิยมมากที่สุด
    • บางครั้งอาจจะน่าเบื่อเพราะคนใช้กันเยอะ
  • Shiny รุ่นคลาสสิกใช้ Bootstrap 3
  • bs4Dash แพคเกจที่เราใช้สำหรับแดชบอร์ด Guerry ใช้ Bootstrap 4 (โดยเฉพาะ AdminLTE 3)

ส่วนขยายใน Shiny สำหรับการตกแต่งสไตล์

  • Shiny มีส่วนขยายที่น่าสนใจมากสำหรับการเพิ่มความน่าสนใจให้กับ UI เราจะพูดถึงบางส่วนได้แก่:
    • bslib - ปรับแต่งธีมของ bootstrap
    • fresh - ปรับแต่งธีมแดชบอร์ด
    • waiter - สร้างสปินเนอร์ที่สวยงาม
    • shinyWidgets - ประดิษฐ์วิดเจ็ตอินพุตอย่างงดงาม
    • shinyjs - ใช่ JavaScript โดยไม่ต้องรู้จัก JavaScript (แต่รู้ไว้บ้างก็ดี)

เพิ่มเติม

  • Chapter 6 ของ Hadley Wickham’s “Mastering Shiny”
  • Chapter 6 to 9 ของ David Granjon’s “Outstanding User Interfaces with Shiny”

การอัปเดตความรู้เกี่ยวกับแท็ก HTML

  • ฟังก์ชันแท็ก HTML จะแปลง input เป็น html
    • ลองรัน h2("A NEW HOPE", align = "center") ในคอนโซลดูครับ
    • ฟังก์ชัน h2() สร้างแท็ก html <h2></h2>
  • แท็ก HTML ทั่วไป (เช่น <div>) สามารถสร้างได้โดยเรียกชื่อแท็กของพวกเขาโดยตรง (เช่น div())
  • แท็กที่ไม่ค่อยใช้ (เช่น <article>) ใช้คอลเลกชันของรายการแท็ก (เช่น tags$article()) ที่เก็บไว้ในอ็อบเจ็กต์ tags
  • ดูการอ้างอิงแบบเต็มสำหรับแท็ก HTML
library(bs4Dash)
# UI ----
ui <- dashboardPage(title = "My Shiny App",

  ### Header ----
  header = dashboardHeader(),

  ### Sidebar ----
  sidebar = dashboardSidebar(),

  ### Body ----
  body = dashboardBody(
      h2("A NEW HOPE", align = "center"),
              h5("It is a period of civil war.", align = "center"),
      p("p creates a paragraph of text."),
      tags$p("A new p() command starts a new paragraph. Supply a style attribute to change the format of the entire paragraph.", style = "font-family: 'times'; font-si16pt"),
      strong("strong() makes bold text."),
      em("em() creates italicized (i.e, emphasized) text."),
      tags$hr(style="border-color:black;"),
      tags$br(),
      tags$line(),
      br(),
      code("code displays your text similar to computer code"),
      div("div creates segments of text with a similar style. This division of text is all blue because I passed the argument 'style = color:blue' to div", style = "color:blue"),
      br(),
      p("span does the same thing as div, but it works with",
        span("groups of words", style = "color:blue"),
        "that appear inside a paragraph."))
)


# Server ----

server <- function(input, output, session) {}

shinyApp(ui, server)

เครื่องมือ Inspect

  • เบราว์เซอร์ส่วนใหญ่มีเครื่องมือ “Inspect” สำหรับเว็บไซต์
    • ช่วยให้ปรับเปลี่ยนองค์ประกอบ HTML ในแบบ real time (แท็ก HTML)
    • ช่วยให้เปลี่ยนการจัดรูปแบบ CSS ของเว็บไซต์ในแบบ real time (แท็ก CSS)
    • ช่วยให้เปลี่ยนเค้าโครงของเว็บไซต์ (Layout pane)
    • มีอินเทอร์เฟซให้คุณมองเห็นว่า HTML ส่วนที่สนใจ อยู่ตรงไหนบนเว็บไซต์ (“Pick an element”)
    • ช่วยให้เลือกสีได้โดยตรงจากเว็บไซต์ (“เลือกสี”)

วิธีเปิดตัวตรวจสอบ inspector

  1. เข้าชมเว็บไซต์ (เช่นเปิดแอป Shiny ในเบราว์เซอร์)
  2. คลิกขวาบนหน้าเว็บ (เช่น ตรงต้องการตรวจสอบ)
  3. เลือก “Inspect”
  • หน้าต่างจะเปิดขึ้นมาให้ดูเหมือนตัวอย่างด้านล่างนี้
Tip

ถ้าในRStudio ก็คลิกขวาแล้วเลือก “Inspect Element”

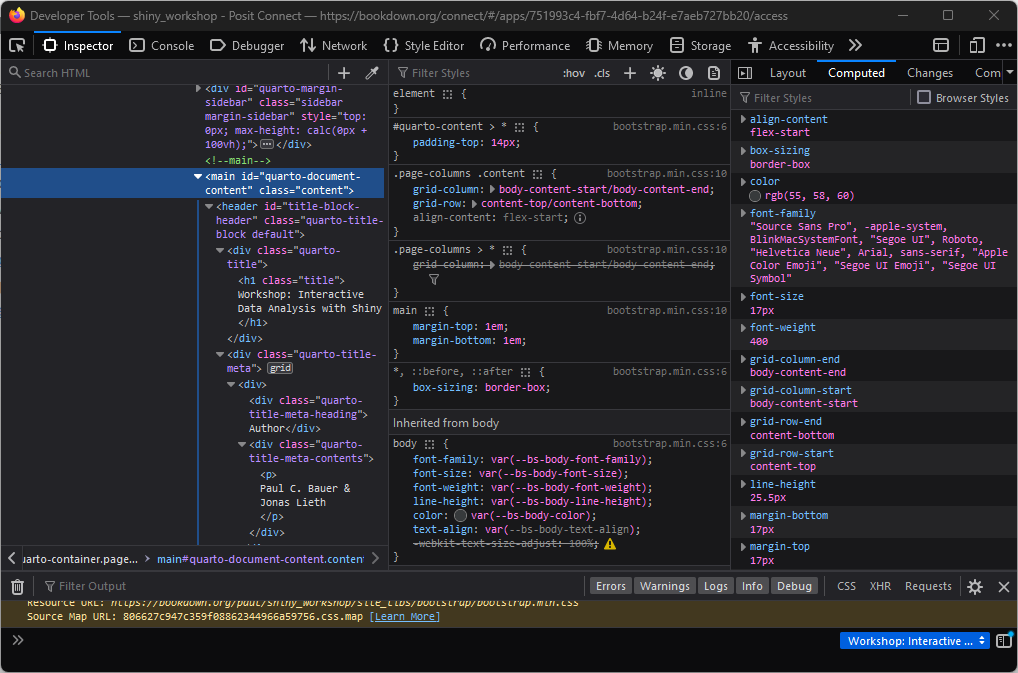

Inspect tool ใน Firefox

ใช้เครื่องมือตรวจสอบ

  • คำถาม: จากด้านบน บอกได้ไหมว่าแต่ล่ะส่วนของเครื่องมือตรวจสอบทำอะไร
    • แท็ก HTML
    • แท็ก CSS
    • แท็กเค้าโครง
    • เลือกองค์ประกอบ
    • เลือกสี
  • แม้ว่าเครื่องมือตรวจสอบจะดูซับซ้อน แต่สามารถใช้ในการกำหนดธีมต่าง ๆ ได้ในทุกกรณี

การกำหนดธีมด้วย bslib

  • แพคเกจ bslib สามารถใช้ควบคุมการกำหนดค่าธีมของ bootstrap ได้
  • สามารถระบุธีมของ Bootstrap ได้โดยใช้ฟังก์ชัน bs_theme()
  • ใน Shiny เราสามารถนำ bs_theme มาประกอบกับเค้าโครงหน้าเพจเช่น fillPage() หรือ fluidPage()

เวอร์ชัน Bootstrap กับ bslib

  • ในชุดโค้ดด้านล่างนี้ เราสร้างธีม bootstrap ที่ใช้งานธีมของเวอร์ชัน Bootstrap 5 ล่าสุด:
ui <- fluidPage(
    h1("Heading 1"),
    h2("Heading 2"),
    p("Paragraph"),
    selectInput("select", "Select Input", unique(iris$Species)),
    sliderInput("slider", label = "Slider", 1, 5, 3),
    checkboxInput("check", "Checkbox"),
    theme = bs_theme(version = 5)
)

server <- function(input, output, session) {}

shinyApp(ui, server)

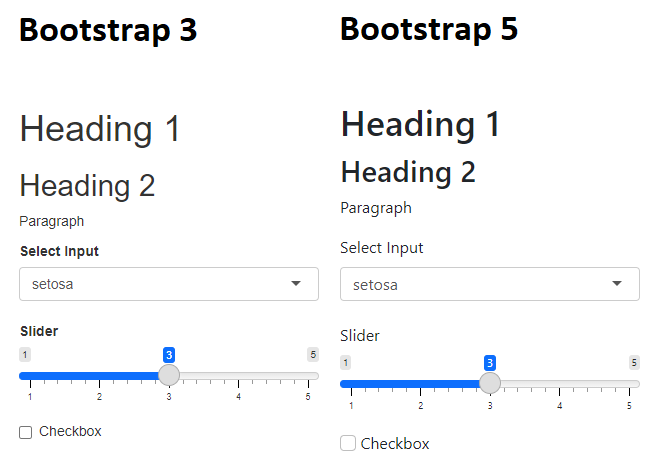

  • ความแต่ต่างกับ bootstrap 3 มันน้อยมากแต่ก็ดูออก

Bootswatch

  • ยังมีอะไรอีกพอสมควรที่สามารถปรับเปลี่ยนได้ใน bs_theme()

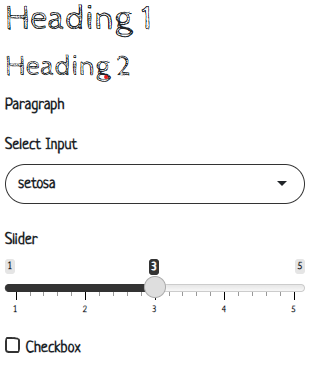

  • ตัวอย่าง เช่น เราสามารถนำธีม Bootswatch ที่ทำไว้ก่อนแล้วมาใช้งานได้:
ui <- fluidPage(
    h1("Heading 1"),
    h2("Heading 2"),
    p("Paragraph"),
    selectInput("select", "Select Input", unique(iris$Species)),
    sliderInput("slider", label = "Slider", 1, 5, 3),
    checkboxInput("check", "Checkbox"),
    theme = bs_theme(version = 5, bootswatch = "sketchy")
)

server <- function(input, output, session) {}

shinyApp(ui, server)

Exploring theming options

การสำรวจตัวเลือกในการกำหนดธีม

  • เราลองใช้ธีมทั้งหมดได้ในแบบ real timeโดยการเรียกใช้ bs_theme_preview()
แบบฝึกหัด

ทดลองใช้ bs_theme_preview() เพื่อเรียนรู้เกี่ยวกับอาร์กิวเมนต์ต่าง ๆ ของ bs_theme() ถ้าเจอธีมที่ชอบ ลองสร้างธีมนั้นอีกครั้งโดยใช้ bs_theme()

code สำหรับอัพเดท theme มันถูกพิมพ์แสดงทั้งหมดใน console

การกำหนดธีมด้วย fresh

  • fresh เป็นแพคเกจ R ที่ใช้สำหรับการกำหนดธีม ไม่ว่าจะเป็นแบบคลาสสิกของ Shiny, แดชบอร์ดเช่น shinydashboard และ bs4Dash
  • bs4Dash สามารถทำธีมได้อย่างง่ายด้วยแพคเกจ fresh

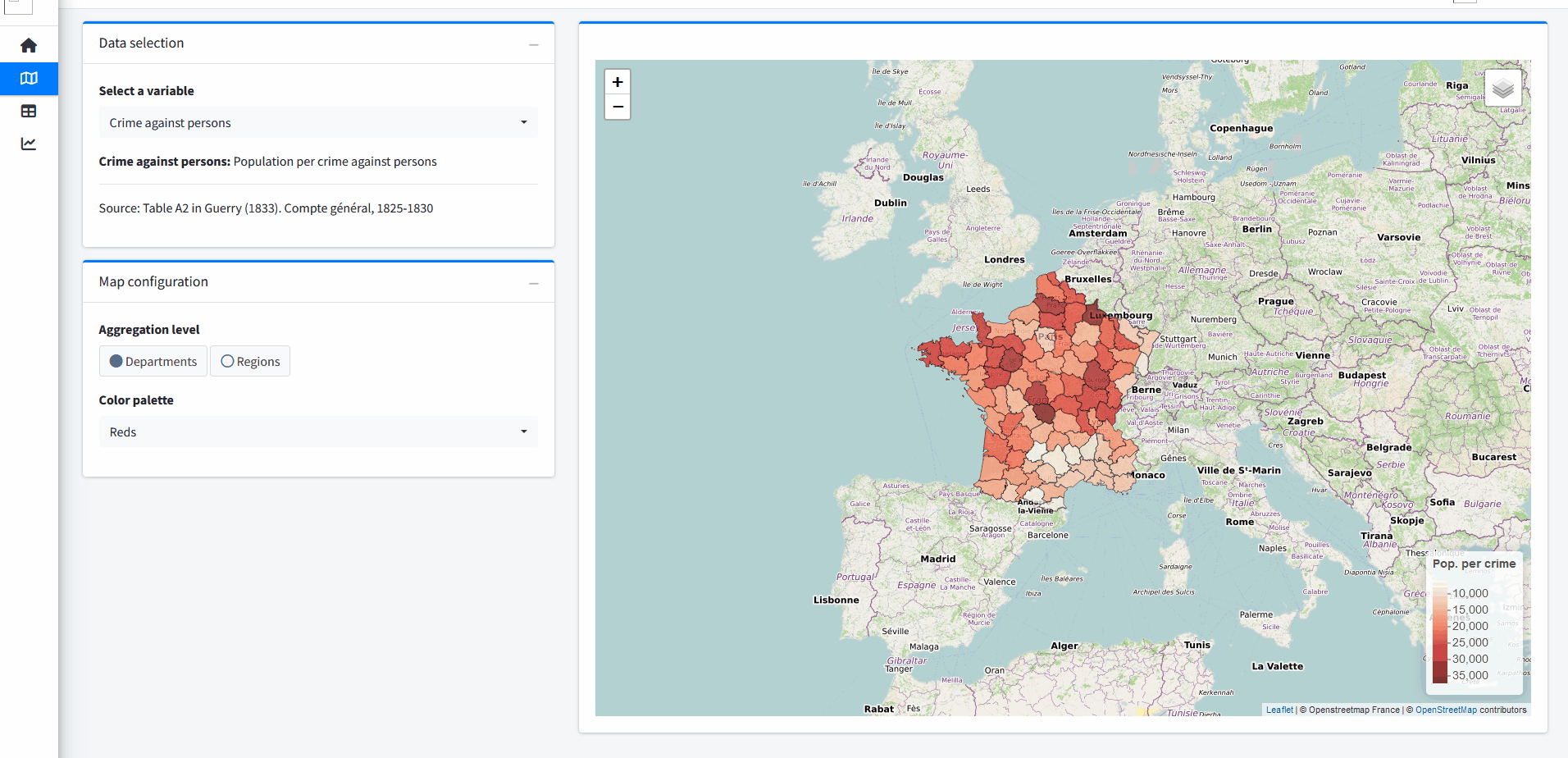

เพิ่มธีมที่คล้ายกับ GESIS

  • ขั้นตอนทำงาน:
    • สร้างธีมโดยใช้ fresh::create_theme()
    • เพิ่มองค์ประกอบของธีม เช่น เค้าโครง สี และแบบอักษร
    • ส่งวัตถุธีมเป็นอาร์กิวเมนต์ให้กับ dashboardPage()
  • ในชุดโค้ดด้านล่างนี้ เราเพิ่มธีมที่คล้ายกับสไตล์เว็บของ GESIS
Tip

พิมพ์ fresh::bs4dash_ ในคอนโซลของ RStudio และลองสำรวจองค์ประกอบในการกำหนดธีมของ fresh

dash_theme <- create_theme(
  bs4dash_status(
    primary = "#58748f",
    secondary = "#666666",
    info = "#E6EAEE",
    danger = "#BF616A",
    warning = "#F06400",
    light = "#F4F4F2",
    dark = "#2c2c25"
  ),
  bs4dash_layout(
    font_size_root = "5rem",
    main_bg = "#FDFDFD",
    sidebar_width = "350px"
  ),
  bs4dash_sidebar_light(bg = "#F4F4F2", color = "#000"),
  bs4dash_sidebar_dark(bg = "#2c2c25", color = "#FFF"),
  bs4dash_color(
    orange = "#F06400",
    white = "#E6EAEE",
    black = "#000",
    gray_600 = "#666",
    gray_800 = "#333",
    gray_900 = "#000",
    blue = "#58748f"
  ),
  bs4dash_font(
    family_sans_serif = "Verdana",
    family_base = "Georgia",
    family_monospace = "Courier New"
  )
)
แบบฝึกหัด

ใช้เครื่องมือที่เรียกว่า “pipette” จากเครื่องมือตรวจสอบ เพื่อหารูปแบบสีจากเว็บไซต์ที่สนใจ สร้างธีมโดยใช้สีที่เหมาะสม (และองค์ประกอบอื่น ๆ ในการกำหนดธีม) และส่งต่อไปยังแดชบอร์ด Shiny

Spinners ตัวหมุน

  • ระหว่างใช้งานแอพหรือโหลด ถ้ามันไม่มีโต้ตอบก็อาจจะสร้างความรู้สึกไม่ดีกับผู้ใช้
  • ในกรณีนี้ สปินเนอร์สามารถช่วยได้
  • มีส่วนขยายใน Shiny หลายรูปแบบที่รองรับสปินเนอร์: shinycssloaders, shinybusy, waiter

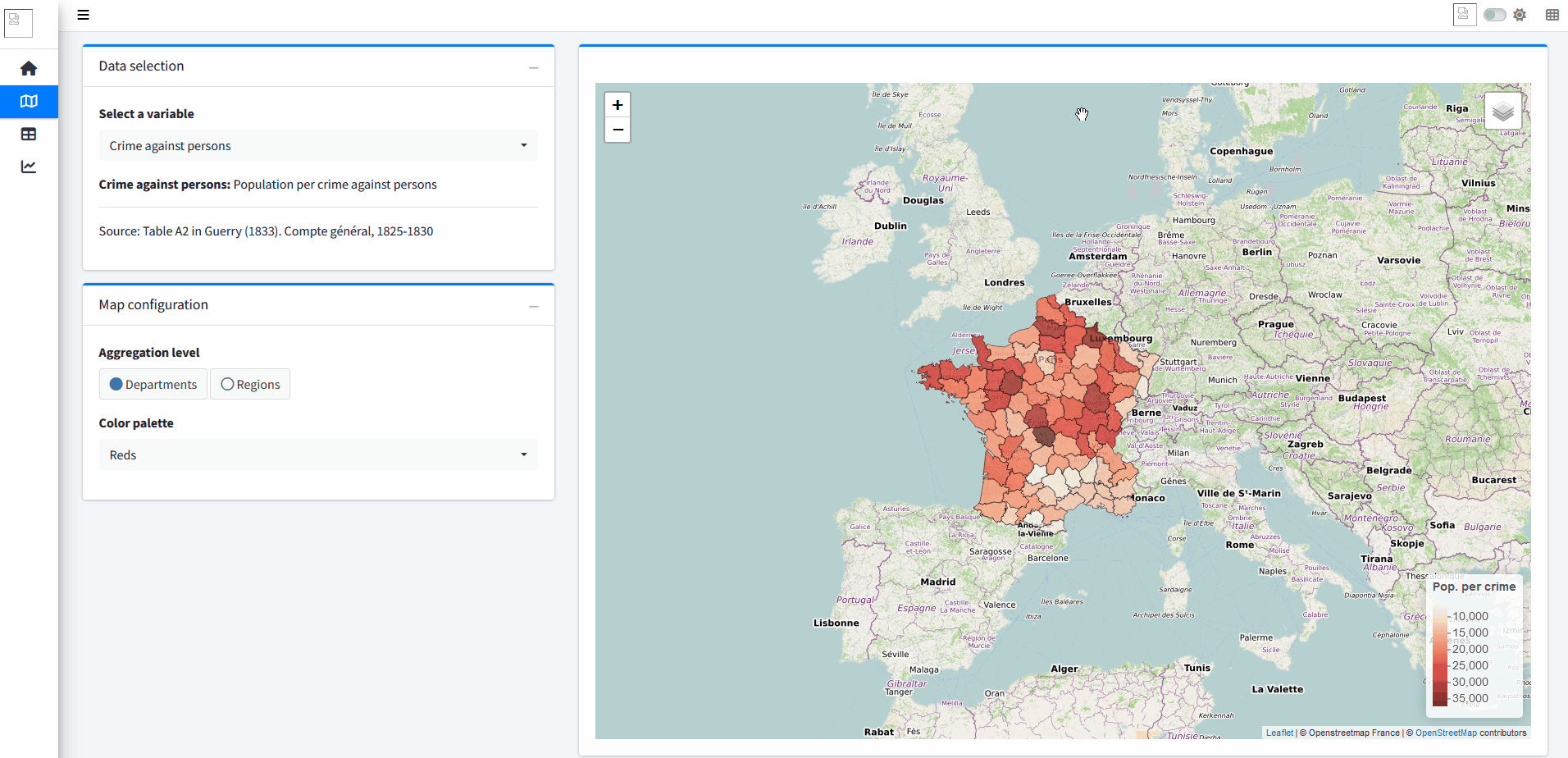

เริ่มสปินเนอร์ด้วย waiter

  • bs4Dash และ waiter ทำงานร่วมกันได้ดีมาก:
    • เรียกใช้ tags$head(use_waiter()) ที่เริ่มของ dashboardBody
    • รวมโปรเสริมเตรียมไว้และส่งต่อให้เป็นอาร์กิวเมนต์ให้กับ dashboardPage
Tip

เราดูตัวอย่างสปินเนอร์ได้ผ่าน preview_spinner() หรือโดยการเข้าชม https://jslth.shinyapps.io/waiter-gallery/

preloader <- list(
  html = tagList(spin_wave(), "Loading ..."),
  color = "#B3DDFE"
)

ui <- dashboardPage(
    ...,
    body = dashboardBody(
        tags$head(use_waiter()),
        ...
    ),
    preloader = preloader
)

Custom styling

  • Shiny apps can look good without a single line of non-R code
  • However, to give an app the final touch, it’s hard to get around CSS
  • Not least, Shiny apps are built using HTML, CSS and JavaScript, so it’s naturally a good idea to know the essentials
  • The bs4Dash::box() applies a lot of styling behind the scenes and we can inspect what exactly is happening by printing its returned object:

การปรับแต่งส่วนต่าง ๆ

  • แอป Shiny สามารถดูดีได้โดยไม่ต้องมีโค้ดที่ไม่ใช่ R เลย (ว่าไงนะ55)
  • อย่างไรก็ตาม เพื่อให้แอปมีความสมบูรณ์ จำเป็นต้องใช้ CSS
  • แอป Shiny ถูกสร้างขึ้นโดยใช้ HTML, CSS และ JavaScript จำเป็นต้องเข้าใจสิ่งจำเป็นพื้นฐาน
  • bs4Dash::box() เบื้องหลังมีการปรับแต่งมากมายและเราสามารถสำรวจว่าเกิดอะไรขึ้นจริง ๆ โดยพิมพ์:
print(bs4Dash::box())
<div class="col-sm-6">
  <div class="card bs4Dash">
    <div class="card-header">
      <h3 class="card-title">‌</h3>
      <div class="card-tools float-right">
        <button class="btn btn-tool btn-sm" type="button" data-card-widget="collapse">
          <i class="fas fa-minus" role="presentation" aria-label="minus icon"></i>
        </button>
      </div>
    </div>
    <div class="card-body"></div>
  </div>
  <script type="application/json">{"solidHeader":true,"width":6,"collapsible":true,"closable":false,"maximizable":false,"gradient":false}</script>
</div>

CSS

  • CSS (Cascading Style Sheets) เป็นชุดคำสั่งที่ใช้ในการกำหนดสไตล์ของเอกสาร HTML
  • HTML จะจัดการการแสดงข้อมูล ส่วน CSS จะให้การจัดสไตล์ รูปแบบ
  • เราสามารถเขียน HTML และ CSS ได้อย่างง่ายด้วยภายใน R โดยใช้แพคเกจ htmltools (ดู ?builder และ ?browsable)
browsable(div(
    div(
        "This is an HTML container without styling"
    ),
    div(
        "This is an HTML container with CSS styling",
        style = "
            background-color: green;
            color: white;
            border-radius: 10px;
            display: inline-block;
            padding: 5px;
            transform: rotate(5deg);
            margin-top: 15px;
            font-family: Verdana;
        "
    )
))
This is an HTML container without styling
This is an HTML container with CSS styling

Classes and IDs

  • CSS is usually defined using classes or IDs
    • IDs are unique identifiers for a single UI elements and are specified using a hashtag #
    • Classes can be given to multiple UI elements and are specified using a dot .

คลาสและไอดี

  • ปกติ CSS จะถูกกำหนดโดยใช้คลาสหรือไอดี
    • ไอดี จะมีความจำเพาะกับแต่ล่ะองค์ประกอบ UI และถูกระบุโดยใช้เครื่องหมาย #
    • คลาสสามารถให้กับองค์ประกอบUIหลายตัว และถูกระบุโดยใช้จุด .
browsable(div(
    tags$style(
        "
        #id {
            color: red;
        }

        .cls {
            color: green;
        }
        "
    ),
    div("This div has an id", id = "id"),
    div("This div has a class", class = "cls")
))
This div has an id
This div has a class

องค์ประกอบ HTML และ CSS

  • เราสามารถเปลี่ยนคุณสมบัติ CSS ขององค์ประกอบ HTML ทั้งหมดได้:
browsable(div(
    tags$style(
        "
        p.cls {
            color: blue;
        }
        "
    ),
    p("Blue his house", class = "cls"),
    p("With a blue little window", class = "cls"),
    p("And a blue corvette", class = "cls"),
    div("Green??", class = "cls"),
    style = "border-style: dotted; display: inline-block;"
))

Blue his house

With a blue little window

And a blue corvette

Green??
  • คำถาม: ทำไม div.cls เป็นสีเขียวไม่ใช่สีน้ำเงินหรือสีดำ?
  • ความรู้จากข้างต้น:
    • p.cls เปลี่ยนคุณสมบัติของแท็ก p ทั้งหมดที่มีคลาส cls
    • #id .cls เปลี่ยนคุณสมบัติขององค์ประกอบทั้งหมดที่มีคลาส cls ภายในองค์ประกอบที่มี ID id

คุณสมบัติของ CSS

  • CSS สร้างขึ้นตามคุณสมบัติ
  • คุณสมบัติ CSS ทั้งหมดสามารถหาได้ในเอกสาร Mozilla developer
รายการของคุณสมบัติ CSS บางส่วน
คุณสมบัติ คำอธิบาย ค่าตัวอย่าง
color กำหนดสีขององค์ประกอบ #000, สีดำ
background-color กำหนดสีพื้นหลังขององค์ประกอบ #000, สีดำ
display กำหนดวิธีที่องค์ประกอบจะแสดง inline, block, flex, grid
width กำหนดความกว้างขององค์ประกอบ 10px, 100%, 2em, 1vh
height กำหนดความสูงขององค์ประกอบ 10px, 100%, 2em, 1vh
margin ระยะขอบระหว่างองค์ประกอบและองค์ประกอบหลัก 10px, 100%, 2em, 1vh
padding ระยะขอบในองค์ประกอบ 10px, 100%, 2em, 1vh
border-color กำหนดสีของเส้นขอบขององค์ประกอบ #000, สีดำ
border-width กำหนดความกว้างของเส้นขอบขององค์ประกอบ 10px, 100%, 2em, 1vh
border-style กำหนดสไตล์ของเส้นขอบขององค์ประกอบ จุด, ขีดเขียน, ตรง, คู่
border-radius กำหนดมุมที่สวมใส 10px, 100%, 2em, 1vh
font-family กำหนดตระกูลฟอนต์ Arial, Verdana
font-style กำหนดสไตล์ฟอนต์ ปกติ, ตัวเอียง, ตัวเอียงเอน
font-weight กำหนดความหนาของฟอนต์ ปกติ, หนา, 700
font-size กำหนดขนาดฟอนต์ 10px, 100%, 2em, 1vh
position กำหนดตำแหน่งทั่วไปขององค์ประกอบ Absolute, relative, fixed
z-index กำหนดลำดับการซ้อนทับ ลำดับ, เช่น 1000 > 1 > 0 > -1

การรวม CSS ใน R

  • CSS สามารถกำหนดได้ทั้งในรูปแบบของ CSS แบบอินไลน์ (tags$style) หรือไฟล์ CSS ภายนอก
  • ในแอป Guerry เราใช้ไฟล์ CSS ซึ่งจัดการบางส่วนของการจัดรูปแบบ:
    • เพิ่มโฟลเดอร์ที่เรียกว่า “www” ในไดเรกทอรีของแอป
    • เพิ่มไฟล์ที่เรียกว่า “styles.css” เข้าไปในโฟลเดอร์นั้น
    • ใน R เพิ่ม: tags$head(includeCSS("www/styles.css")) เข้าไปในส่วน dashboardBody

ตัวอย่าง: การลบช่องว่าง

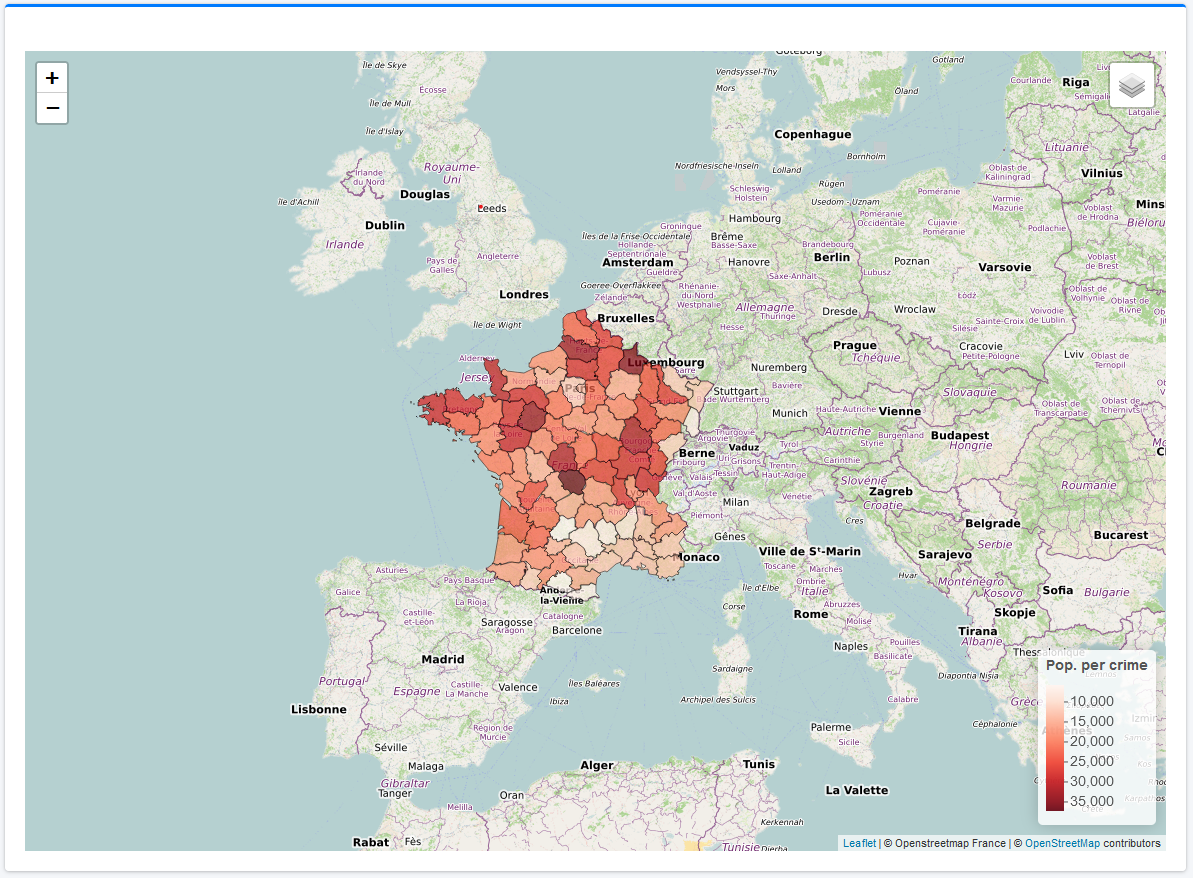

  • ในหัวข้อที่ 6: การทำแผนที่ เราอาจจะสังเกตเห็นพื้นที่ว่างจำนวนมากเมื่อทำแผนที่ Leaflet
  • ไม่ได้เป็นเรื่องร้ายแรง แต่เราเสียพื้นที่ที่ใช้งาน

การวินิจฉัย

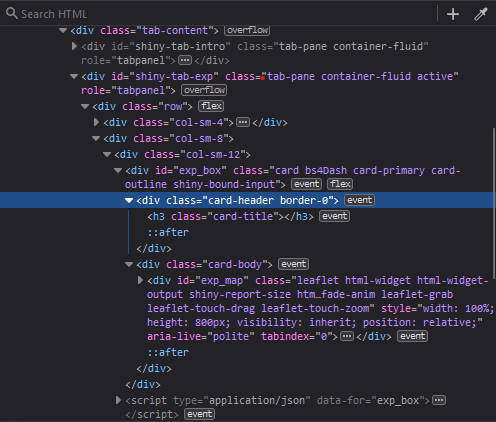

  • สาเหตุ: bs4Dash::box() สงวนพื้นที่บางส่วนในส่วนหัวและส่วนbodyของมัน
  • เราทราบอย่างไร
    1. คลิกขวาที่พื้นที่ว่าง
    2. เปิดตัวตรวจสอบ
    3. มองหาคุณสมบัติ “padding” หรือ “margin” ซึ่งเป็นตัวเกี่ยวข้องพื้นที่ว่าง
    4. ปิดใช้งานเพื่อดูว่าจะเปลี่ยนแปลงอย่างไร

การแก้ไข

  • ข่าวร้าย: เราไม่สามารถแก้ไขปัญหานี้โดยใช้ R เพียงอย่างเดียว เนื่องจากค่าพวกนี้มาจาก AdminLTE, เฟรมเวิร์ก CSS ของ bs4Dash
  • ข่าวดี: เป็นตัวอย่างสำหรับการปรับแต่ง CSS เอง
  • เราเพิ่ม padding: 0px; เข้าไปในส่วนหัวของกล่องและส่วนตัวโดยตรงด้วยการใช้เครื่องมือตรวจสอบ

การแก้ไขถาวร

  • การแก้ไขของเราด้วยเครื่องมือตรวจสอบจะหายไปเมื่อเราปิดหรือโหลดแท็บใหม่
  • เพื่อแก้ไขถาวร เราจำเป็นต้องทำการเปลี่ยนแปลงที่ไฟล์ในคลาส HTML
  • คำถาม: เราต้องแก้ไขคลาส HTML อันไหน องค์ประกอบ HTML ไหนที่รับผิดชอบในการเว้นช่องว่างที่ไม่ถูกต้อง
Tip

หากไม่แน่ใจว่าองค์ประกอบไหนทำหน้าที่อะไร ลองเลื่อนเมาส์ไปที่องค์ประกอบในแท็บ HTML แล้วจะเห็นไฮไลต์ส่วน ที่เกี่ยวข้องในที่เว็บไซต์โดยตรง

Embedding CSS

  • Now that we know what properties to change and where, we can start writing CSS
  • Either in a dedicated styles.css file or using tags$style inside the UI code, we put the following CSS lines:

การฝัง CSS

  • ตอนนี้ที่เรารู้ว่าคุณสมบัติที่จะเปลี่ยนและที่จะแก้ไขอยู่ตรงไหน ก็เริ่มเขียน CSS ได้
  • ไม่ว่าจะอยู่ในไฟล์ styles.css หรือใช้ tags$style ภายในโค้ด UI เราเพียงเพิ่มบรรทัด CSS ต่อไปนี้:
styles.css
/* remove white space around maps in boxes */
#exp_box .card-header, #exp_box .card-body {
  padding: 0em;
}
  • อีกนัยหนึ่ง: สำหรับคลาส card-header และ card-body ภายในองค์ประกอบที่มี ID exp_box ให้ตั้งค่าขอบเขต (padding) เป็น 0 พิกเซล
แบบฝึกหัด

เปลี่ยนการจัดรูปแบบ CSS ของย่อหน้าข้อความในแท็บ “หน้าหลัก” สร้างคลาส CSS ที่ชื่อว่า par และเปลี่ยนตัวแปรฟอนต์, ขนาด, น้ำหนัก, ประเภท, การจัดวางและการชิดขอบ:

บางส่วนของคุณสมบัติ CSS ดูได้ในหัวข้อ “คุณสมบัติ CSS” แต่บางส่วนก็ใหม่ อย่างไรก็ตามแนะนำให้ดูตามแหล่งข้อมูลตามเว็บอื่นๆดูครับ ลองค้นดู

ใส่ code CSS นี้ ใน styles.css หรือในแบบ inline:

/* text formatting */
p.par {
  font-family: Arial;
  font-weight: 500;
  font-size: 12px;
  font-type: italic;
  text-indent: 10px;
  text-align: justify;
  text-justify: inter-word;
}

ใน R เราต้องเพิ่ม class par ในทุก paragraphs ใน UI tab:

p("text", class = "par")
